一、設備概況

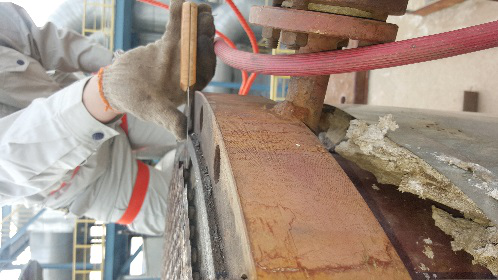

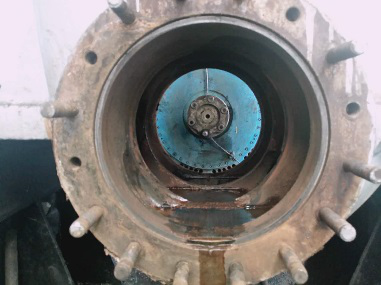

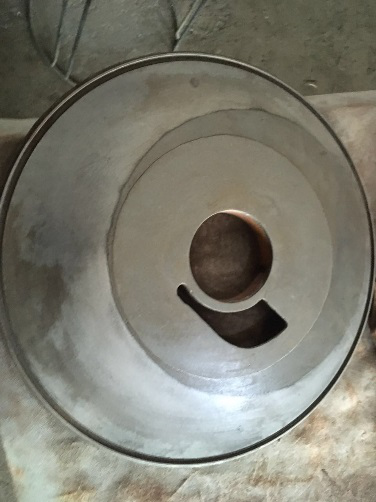

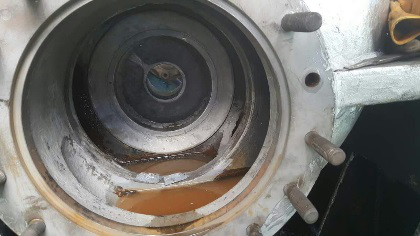

1、設備名稱及位号：Pk-501丙烯尾氣壓縮機隔闆，共3件。

2、修複位置：1号隔闆一側φ519mm端面修複；2号隔闆一側φ519mm端面修複，φ519mm端面φ304.755mm×0.5mm凸台修複；3号隔闆φ508mm凸槽缺陷修複。關于1、2、3号隔闆是以尺寸定義，詳情如附件1圖紙所示。

3、材質：鑄鐵。

4、隔闆規格：

（1）******直徑：φ519mm。

（2）厚度：1号隔闆40mm，2号隔闆35mm，1号隔闆50mm。

（3）内孔徑：φ117.5mm。

5、主要修複位置：

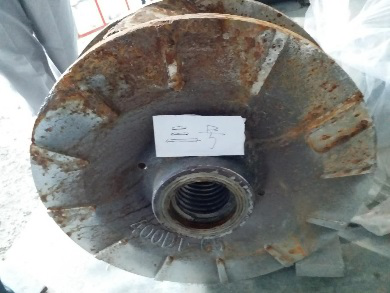

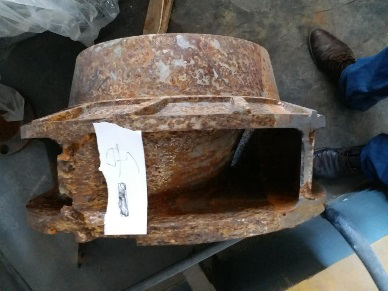

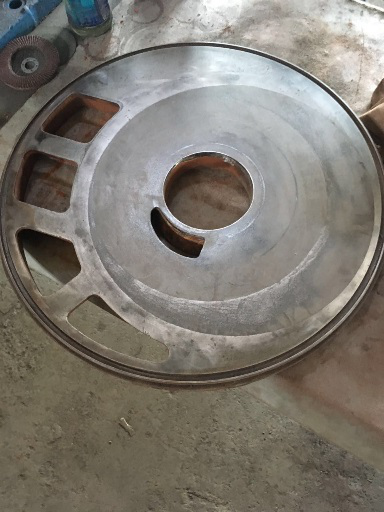

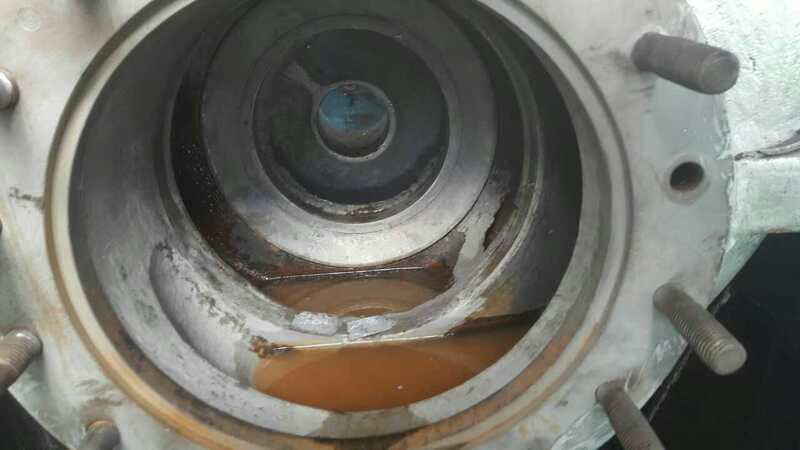

（1）1号隔闆端面***大磨損深度0.50mm，修複外圓徑φ358.888mm，修複面積36.11dm2。

（2）2号隔闆端面***大磨損深度0.60mm，修複外圓徑φ358.888mm，修複後的葉輪凸台高出端面未磨損基準面0.5mm，修複面積65.27dm2。

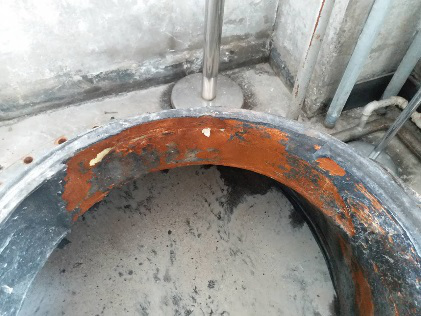

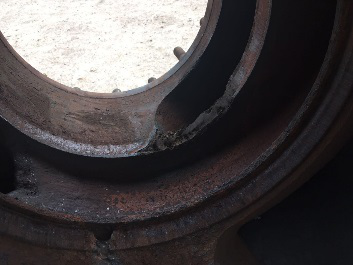

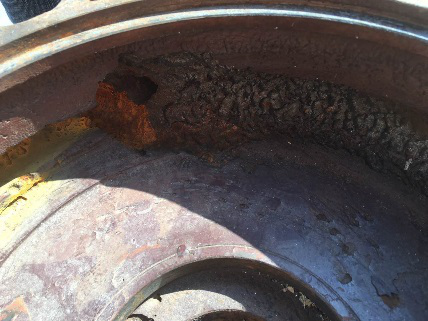

（3）3号隔闆φ508mm凸槽缺陷：厚2.76mm，高4.3mm，弧長97.7mm，******磨損深度4.3mm，修複面積1.11dm2。

6、重量：＜100kg/件，SiC塗層與基體金屬密度不同。

7、SiC塗層性質：具有較強的耐磨及耐腐蝕性，耐沖擊性較差，禁止使用重物敲擊SiC修複位置。

二、選用産品

根據Pk-501丙烯尾氣壓縮機隔闆腐蝕和汽蝕情況及運行的工況條件,我們選用美國、德國等以下進口産品。

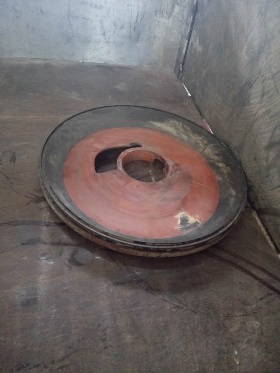

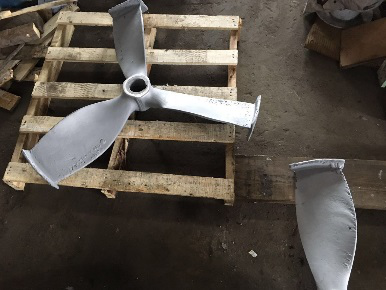

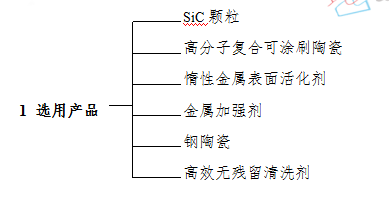

1、産品名稱：

（1）高分子複合陶瓷（SiC塗層）。

（2）高分子複合耐腐耐磨顆粒陶瓷（SiC塗層）。

（3）金屬加強劑。

（4）******無殘留金屬表面清洗劑。

2、産品特點：

（1）高分子複合陶瓷是一種雙組份、高性能耐磨複合材料，主要成分是高強度金屬碳化物、碳化矽和堅硬球形小顆粒陶瓷，具有高強度、耐磨蝕和腐蝕性能，作爲耐磨蝕和耐腐蝕保護基層被廣泛的應用于各種化工設備及通用設備。适合應用于管道、水泵殼體、葉輪等防腐耐磨大面積磨損修複。

（2）高分子顆粒陶瓷是一種雙組份、填充陶瓷小顆粒、高性能表面塗層材料，主要成分是碳化矽、金屬碳化物和超硬陶瓷，具有良好的耐磨蝕和腐蝕性能，作爲耐磨蝕和耐腐蝕保護塗層被廣泛的應用于各種化工設備及通用設備。适合應用于灰漿泵、水泵、風機、水輪機蝸殼、淨化煙道、氧化鋁粉輸送管道等内壁防腐耐磨局部或大面積修複。

（3）金屬加強劑是一種雙組份泥狀材料，配方中含有細合金顆粒。具有高抗壓強度、高沖擊韌性與耐磨化學性能。适用于交變沖擊重載荷設備的斷裂空洞修複。

（4）******無殘留金屬表面清洗劑，能有效去除金屬基體表面的油污及雜質。

3、主要産品參數：見表2-1。

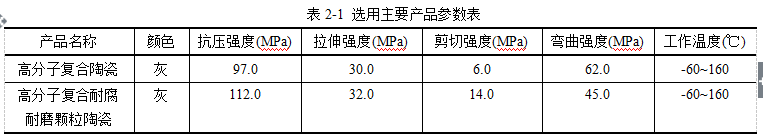

表2-1 選用主要産品參數表

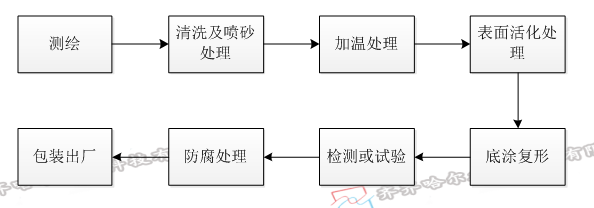

三、施工方案參數标準：GB/T1041-2008，GB/T6329-1996，GB/T7124-2008，GB/T9341-2008

1、檢測及準備：

（1）工件表面清理除油，确定基準面。

（2）基準面标準公差檢測，工件修複位置缺陷尺寸檢測。

（3）确定修複工藝。

（4）材料、工裝準備。

（5）剪裁制作表面積大于隔闆端面******直徑的0.5mm厚度不鏽鋼帶，以葉輪外徑尺寸爲基準沖裁内孔。不鏽鋼帶平面度±0.10mm。

2、表面預處理：

爲達到******的耐腐蝕和耐磨損效果，在施工前必須進行嚴格的表面粗化處理和清洗，使施工表面清潔、堅實并充分幹燥後進行施工，此外施工表面應保證足夠的粗糙度。

（1）對所有要進行修複防腐作業表面進行******清洗處理，將所有污物沖洗幹淨。

（2）機械加工去除去除原疲勞層、原塗層，至磨損******處。

（3）使用金屬加強劑産品預處理修複區域，處理後檢查，從而确保達到表面所需的粗糙程度要求。

（4）用******無殘留金屬表面清洗劑對已經過粗化處理的區域進行清洗，******一切雜物、油污和殘留物，至表面無任何雜質和油脂。

（5）産品的混合：將雙組份的産品按比例混合，混合應充分，使混合後的材料顔色均勻一緻。

（6）産品的施用：施料時應注意厚度及密度均勻，應确保材料與母體表面充分的接觸，使其達到******的結合效果。

嚴格控制各個環節，使修複後的材料性能發揮到******。

3、塗層處理：

（1）預處理

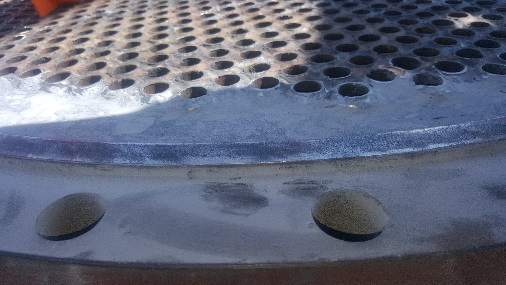

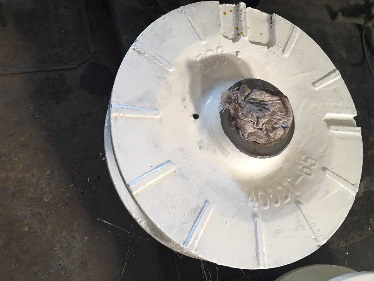

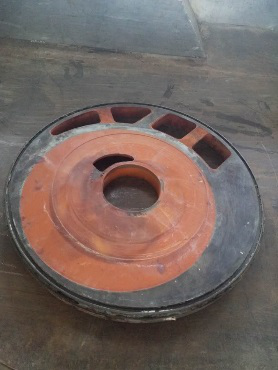

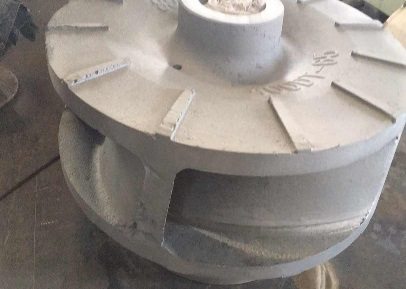

用專用工具將混合好的高分子複合陶瓷塗裝在要修複的設備表面，保證塗層與要修複的設備表面充分的接觸濕潤。

（2）過渡層

待過渡層高分子複合陶瓷塗層半固化時，將混合好的高分子複合耐腐耐磨顆粒陶瓷和金屬加強劑填充在有缺陷及被腐蝕的表面，特别是破損掉的部位和破損嚴重的部位進行填充修複，使其恢複成原有厚度和形體，留加工餘量，表面無明顯缺陷或高點。确保高分子複合耐腐耐磨顆粒陶瓷塗層壓實。等高分子複合耐腐耐磨顆粒陶瓷和金屬加強劑半固化後，把表面修複平整。

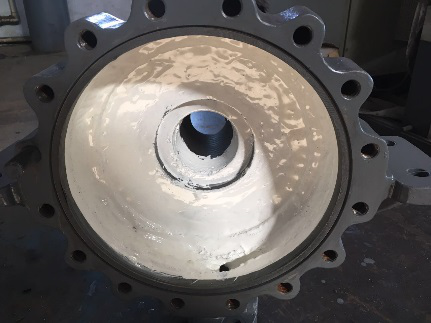

（3）工作層

待過渡層半固化時，再將混合好的高分子複合耐腐耐磨顆粒陶瓷刷塗在修複位置的表面。

（4）塗層施工要求

在塗層作業之間，不允許對作業表面進行污染。如果發生污染，則再次塗層作業之前，應當使用******無殘留清洗劑進行清洗。塗層作業之間發生的污染會影響中間塗層的粘接性能。施工過程中，應保證耐磨層均勻緻密，避免漏塗。整個施工過程控制好現場适合溫度，保持恒溫和潔淨環境。

（5）加工複形

人工研磨固化後的凸台塗層。研磨後端面表面平整，無明顯高點或凹陷。平面度控制在0.03mm内；以原端面未磨損部位爲基準，凸台厚度高出端面基準面尺寸公差0.5±0.05mm，平行度控制在0.03mm内；凸槽SiC塗層，以原未磨損508mm凸槽爲基準尺寸偏差±0.10mm内。

（6）清理邊角

清理SiC塗裝面各孔邊緣，與孔的軸向角度圓滑過渡。

4、完工檢驗：

（1）檢測修複、加工位置是否有缺陷，若有則用高分子複合耐腐耐磨顆粒陶瓷修補、人工研磨恢複工藝中的尺寸。

（2）修複位置尺寸檢測。

四、質量控制

1、在修複施工過程中，随時檢查修複質量，表面沒有因材料攪拌不均勻而産生的明顯色帶。

2、在修複施工過程中，應随時檢查塗層質量。在材料塗裝過程中，控制塗層的厚度。檢測塗層的漏刷，保證塗層的******性，避免微孔的出現。

3、塗層施工完成後應進行外觀檢查，塗層應光滑平、顔色一緻，無氣泡、剝落、漏刷和起皺等缺陷。

4、修複後的隔闆與葉輪配合間隙符合裝配要求，運行正常。
